1. 常用的振動測量參數
常用的振動測量參數有振幅、振動速度（振速）、振動加速度。對應單位表示為：mm、mm/s、mm/s²。

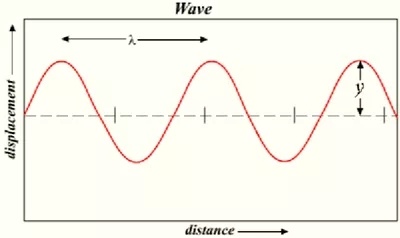

振幅是表象，定義為在波動或振動中距離平衡位置或靜止位置的最大位移。振幅在數值上等于最大位移的大小。振幅是標量，單位用米或厘米表示。它描述了物體振動幅度的大小和振動的強弱。系統振動中最大動態位移，稱為振幅。在下圖中，位移y表示波的振幅。振動速度反映的是振動能量的大小，振動加速度則表征的是轉子激振力的大小程度。
2. 位移、速度、加速度三者的區別
位移、速度、加速度都是振動測量的度量參數。就概念而言，位移的測量能夠直接反映軸承/固定螺栓和其它固定件上的應力狀況。例如：通過分析汽輪機上滑動軸承的位移，可以知道其軸承內軸桿的位置和摩擦情況。速度反映軸承及其它相關結構所承受的疲勞應力。而這正是導致旋轉設備故障的重要原因。加速度則反映設備內部各種力的綜合作用。
表達上三者均為正弦曲線，分別有90度，180度的相位差?，F(xiàn)場應用上，對于低速設備(轉速小于1000rpm)來說，位移是最好的測量方法。而那些加速度很小，其位移較大的設備，一般采用折衷的方法，即采用速度測量，對于高速度或高頻設備，有時盡管位移很小，速度也適中，但其加速度卻可能很高的設備采用加速度測量是非常重要的手段。
3. 現場的一般選用原則
振動位移：與頻率f無關，特別適合低頻振動（<10Hz））選用，一般用于低轉速機械的振動評定。
振動速度：速度V=Xω，與頻率f成正比，通常推薦選用，一般用于中速轉動機械（或中頻振動（10~1000Hz））的振動評定。
振動加速度：A=Vω=Xω²，與頻率f²成正比，特別適合高頻振動選用，一般用于高速轉動機械（或高頻振動（>1000Hz））的振動評定。
其中：
工程上對于大多數機器來說，最佳診斷參數是速度（速度的有效值），因為它是反映診斷強度的理想?yún)?shù)，表征的是振動的能量；所以國際上許多振動診斷標準都是采用速度有效值作為判別參數。振幅相同的設備，它的振動狀態可能不同，所以引入了振速。加速度是用的峰值，表征振動中沖擊力的大小。
