什么是壓力表?
壓力表是指以大氣壓力為基準，用于測量大于大氣壓力的儀表。
什么是真空表?
真空表是指以大氣壓力為基準，用于測量小于大氣壓力的儀表。
什么是壓力真空表?
壓力真空表是指以大氣壓力為基準，用于測量大于和小于大氣壓力的儀表。
什么是絕壓表?
絕壓表是絕對壓力表的簡稱。
絕壓表是指以絕對壓力零位為基準，測量絕對壓力的儀表。
同壓力表相比:
絕壓表的零位為壓力真空表的一O.1MPa標度點;
絕壓表的0.1 MPa標度點為壓力表的零位。
什么是差壓表?
差壓表的工作原理如圖2一1所示，‘它有兩個壓力導入口，L入口(低壓人口)和H入口(高壓入口)。
差壓表能指示出兩個測量點的壓力差值，彈簧管式差壓表的測量范圍一般在0.2一15MPa.差壓表可用來測量過程中壓力的損失。
什么是一般壓力表?
一般壓力表是用于測量對銅和銅合金不起腐蝕作用的氣體，蒸汽和液體壓力的儀表。
一般壓力表的主要接觸被測工作介質的元件(如接頭和彈簧管)的材質都是銅或銅合金。它具有良好的防腐和防銹性能。
一般壓力表的最高精度為1級0
一般壓力表包括壓力表、真空表和壓力真空表。
什么是精密壓力表?
精密壓力表是指精度等級等于或高于0.4級的壓力表或真空表。
精密壓力表是采用較高品質的材料和精細的工藝制造而成的。
精密壓力表可作為檢定一般壓力表的標準器，也可作高精度壓力測量之用。
什么叫壓力計量?
用壓力儀器儀表進行測量壓力的過程，稱為壓力計量或壓力測量。
壓力儀表有什么用途?
壓力儀表的用途主要有以下點:
(1)監視受壓容器或管道內工作介質的運行情況，以便恰當?shù)乜刂剖軌喝萜?，保護生產設備的安全。
(2)了解生產過程中物料變化狀態，使某些工藝參數控制在指定的條件下，以保證產品質量符合規定的要求。
(3)通過掌握壓力參數，為操作人員監視和調節生產提供可靠的依據。
一般壓力表有什么優點?
一般壓力表有以下優點:
（1）結構簡單，可靠耐用，使用維修方便。
（2）外形小，重量輕，測量范圍廣，指示明顯，直接讀數。
（3）有足夠的精度，示值穩定性好。
（4）價格低廉。
一般壓力表由哪些主要零部件組成？

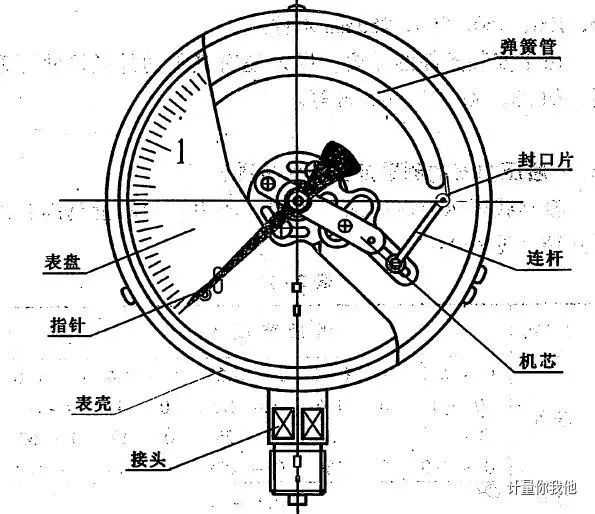

一般壓力表主要有以下零部件組成：接頭、彈簧管、封口片、機芯、連桿、表盤、指針、襯圈、表殼、表玻璃、罩圈。其中關鍵零部件是接頭、彈簧管和機芯。
一般壓力表的工作原理是什么?
一般壓力表的工作原理是:彈簧管在壓力和真空的作用下，產生彈性變形引起管端位移，其位移通過機械傳動機構(連桿和機芯)進行放大，傳遞給指示裝置，再由指針在表盤上偏轉指示出壓力或真空值。
一般壓力表的外殼公稱直徑有哪幾種?
根據我國壓力表標準的規定，壓力表的外殼直徑有40,60, 100, 150, 200, 250mm六種。
由于安裝條件的需要，國外還有其他的外徑尺寸可采用，如33, 50, 75，90mm等。
一般壓力表的安裝方式有幾種?
一般壓力表的安裝方式分為螺紋連接和盤裝連接2種。

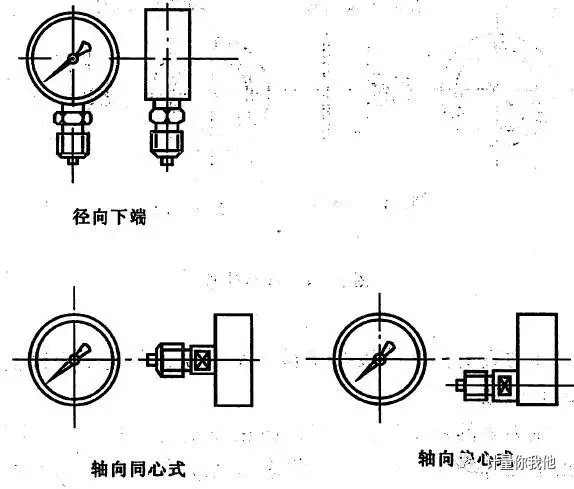

其中螺紋連接又分為:徑向下端;軸向同心式和軸向偏心式3種，
盤裝連接又分為:徑向下端后環;軸向同心式前環;軸向同心式后環和軸向偏心式前環4種。
什么叫壓力表的精度等級?
壓力表的精度等級是反映壓力表與標準儀表進行對比中，指示值與真實值接近的準確程度。
壓力表的精度等級等于最大基本誤差與測量上限之比值的百分數。
壓力表的精度等級一般標注在表盤上，為了便于表示，習慣上去掉“%”符號，只將表示精度等級的數字用“O”括起來。
怎樣選擇壓力表的測量上限?
壓力表低于1/3量限角部分，由于相對誤差較大，不宜使用。
壓力表高于3/4量限的部分，如果長時間使用，會使彈簧管過早產生殘余變形或蠕變，降低儀表的精度，、也不宜使用。
所以壓力表的最佳使用范圍是測量上限的1/3一3/4.
選擇壓力表的測量上破可按以下公式進行計算:
壓力表的測量上限=所測最大壓力x 4/3 (2-1)
例:被測量壓力的最大值為3.5MPa時，求所選用壓力
表的測量上限應是多少?
解:壓力表的測量上限=所測最大壓力x 4/3
=3. 5MPa x 4/3
=4.6MPa
答:所選用壓力表的測量上限應是6MPa。

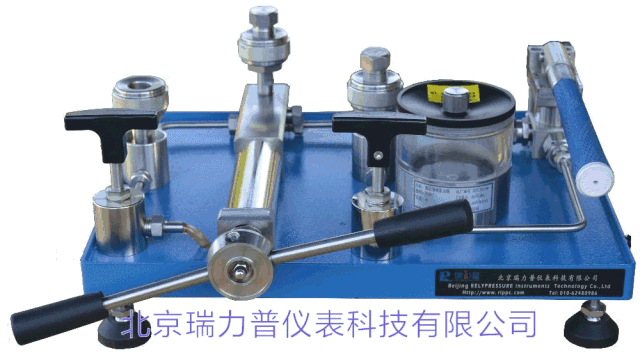

檢定6MPa的壓力表可以用一下真空氣壓源。
怎樣選擇一般壓力表的精度?
選擇壓力表的精度一般有兩種方法。
(1)習慣或經驗方法
一般來說壓力表的精度等級和表殼外徑尺寸有關，外徑尺寸為40~和60mm的儀表一般為2.5級，外徑尺寸為100~和150~的儀表一般為1.6級。由于一般壓力表多為工作用表，對儀表的精度要求并不高，所以如果選擇了儀表的外徑也就基本決定了儀表的精度。
(2)計算方法

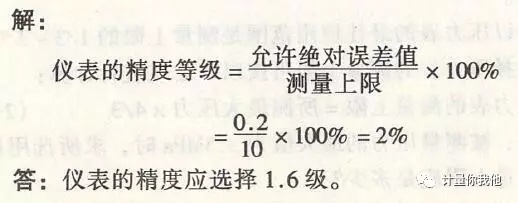

根據儀表測量所允許的最大絕對誤差值來計算出儀表應選擇的精度等級，可用以下公式進行計算:
例:某儀表的測量上限為lOMPa，所測量的允許誤差
不大于0.2MPa，問應選擇儀表的精度是多少?
